錘式破碎機詳解（四）

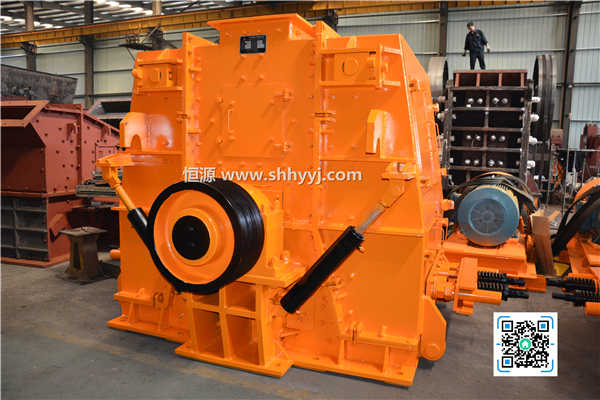

　　本節我們繼續詳細介紹一下可逆錘式破碎機的構造，這種機器是由傳動裝置、轉子、篩板和機架等幾部份組成。

　　1、機架部分

　　機架由上下機架組成，彼此用螺栓固定在一起。上下機架是用20毫米普通碳素結構鋼板焊接而成，兩側為了安裝軸承以支持轉子運轉，鋼板焊接成軸承支座。上機架的上方有給料口。機殼內壁全部鑲以猛鋼襯板，襯板磨損后可以更換，為了便于維修，在前、后機架均設有檢查門。

　　2、轉子部分

　　可逆錘式破碎機的轉子是由主軸、一組轉子圓盤（或三角、多角形掛錘體）和錘頭組成。主軸是破碎機支承轉子的主要零件，沖擊力由它承受。因此，要求主軸的材質具有較高強度和韌性，一般用45號鋼。主軸斷面為圓形，最大直徑為110mm，軸承處為90mm，圓盤用28mm寬的平鍵與軸連接。圓盤是用來懸掛錘頭的?？赡驽N式破碎機在運行時，圓盤與物料接觸，而造成磨損，所以選擇的材料要具有一定的耐磨性，并具有較好的焊接性能，局部出現磨損時可進行補焊。

　　整個轉子是在高速旋轉下工作，為了使它正常工作，在更換新錘頭或新設計轉子時，要對轉子作靜平衡和動平衡試驗。下面把轉子的幾個主要部件的構造、材質和用途分別加以介紹：

　?。?）、主軸

　　主軸是破碎機支承轉子的主要零件，沖擊力由它來承受。因此，要求主軸的材質具有較高強度和韌性，設計中釆用的是45號鋼制造而成。主軸的斷面為圓形，最大直徑是110mm,軸承處為90mm。圓盤用28MM寬的平鍵與軸連接。

　　圖1：可逆錘式破碎機的圓盤

　　（2）、圓盤

　　圓盤是用來懸掛錘頭的，它不起破碎物料得作用，但可逆錘式破碎機在運行的過程中，圓盤免不了與物料接觸造成磨損，所以圓盤的材質也要有一定得耐磨性。如圖1所示，圓盤是用較優質的鑄鋼MG35B制作，該材質具有較好的焊接性，局部出現磨損時，可以進行補焊。該圓盤的結構簡單，容易制作，檢修和更換都比較方便。圓盤上的錘頭銷軸孔共有八個，布置在直徑430mm的圓周上。

　?。?）、錘頭

　　錘頭是可逆錘式破碎機主要的零件，它主要的質量指標是耐磨性，它的耐磨性好壞直接影響錘式破碎機的維修停機時間，這就大大提高了可逆錘式破碎機的利用率，從而減少了維修費用?？赡驽N式破碎機的錘頭如圖2所示，它的材質是ZGMn13高猛鋼，具有較高的耐磨性，并可承受一定的沖擊負荷。它的形狀對稱，一面磨損后還可以翻面使用。

　　圖2：可逆錘式破碎機的錘頭

　　3、蓖條

　　可逆錘式破碎機蓖條的排列方式是與錘頭運動方向垂直，與轉子的回轉半徑有一定的間隙的圓弧狀。合格的產品通過蓖條縫排出，大于蓖條縫的物料在蓖條上再次受錘頭的沖擊和研磨，直至能通過蓖條縫排出。蓖條與錘頭一樣，受到物料的沖擊而磨損，是錘式破碎機易磨損的零件之一。蓖條受到硬物料塊或金屬塊的沖擊，容易彎曲和折斷，其形狀基本是三角形斷面，材質為ZGMn13的高猛鋼，具有較好的耐磨性，能承受一定的沖擊負荷。蓖條間的縫隙是由蓖條中間凸出部分形成。
