200TPH石灰石生產線破碎機設備配置價格和工藝流程設計方案
200TPH石灰石生產線破碎機設備配置價格和工藝設計方案
一.破碎設備選型說明:1.顎破選型:
采用PE800*1060作為頭破,最大進料粒度可達640mm,經過頭破的破碎之后,可以將物料的粒度基本控制在130mm以內,為二破做好準備工作。
顎破選擇PE800*1060的目的,是為了確保200TPH的產能要求,同時也能增大進料粒度的范圍。PE800*1060機型的價格,比PE750*1060的價格略微有所增加,因此非常適合于石灰石生產線200TPH的產能配置。
2.反擊破選型:
由于原料為石灰巖,用途主要為攪拌站,設備的選型需要考慮經濟型。采用PF1214反擊式破碎機可以獲得良好的石料粒型,同時也可以獲得一定比例的機制砂。
該項目中,我司選配了三腔反擊式破碎機PF1214,兩臺并聯可以實現每小時200~230噸的生產能力,去除一部分0~5mm機制砂后,石料產能能夠確保200TPH的生產能力。
常規配置中,二級破碎機也可以采用1臺PF1315反擊破。但是,單臺PF1315反擊破的產能通常難以達到200TPH的要求。另外,PF1315反擊破的反擊腔型較大,出料粒度范圍略遜于反擊破PF1214。因此,我司在200TPH石灰巖生產線中,通常配置2臺三腔反擊破PF1214,運行效能最為優異。
3.振動篩選型:
遵從基本配置原則,選擇1臺4YKA2160型號,單機完成篩分作業任務。
YKA振動篩是我司研發設計的最新型振動篩,不僅具備K型振動篩可靠性高的特點,還具備A型振動篩維護便捷、快速的特征,在實際應用中獲得了用戶(設備維護人員)的高度好評。
4.制砂系統方案:
本方案設計中,按照4種出料進行了設計。用戶可以根據實際市場需求,將4種出料的粒度范圍任意調整(更換不同篩網規格即可);
對于需求量不高的部分,可以通過皮帶輸送機,直接輸送到制砂系統。
二、200TPH石灰巖生產線設備清單及報價:
序號 | 設備名稱 | 型號 | 數量 | 功率 | 外形尺寸 | 重量 | 單價 | 合計 |
(臺) | (kw) | (M) | (T) | (元) | (元) | |||
1 | 振動喂料機 | ZSW490*110 | 1 | 15 | 4.95*2.4*2.15 | 5.32 | 75000 | 75000 |
2 | 顎式破碎機 | PE800*1060 | 1 | 110 | 2.45*2.47*2.84 | 28 | 350000 | 350000 |
3 | 反擊式破碎機 | PF1214_v | 2 | 2*132 | 2.69*2.66*2.89 | 2*18.5 | 255000 | 510000 |
4 | 圓振動篩 | 4YA2160 | 1 | 30 | 7.15*2.67*2.65 | 2*11.8 | 180000 | 180000 |
5 | 皮帶輸送機 | B500*15 | 1 | 5.5 | 15 | / | / | 26052 |
B800*26 | 1 | 18.5 | 26 | / | / | 62259 | ||
B800*15 | 1 | 7.5 | 15 | / | / | 35919 | ||
B800*24 | 1 | 18.5 | 24 | / | / | 57470 | ||
B650*10 | 1 | 4 | 10 | / | / | 20839 | ||
B500*18 | 4 | 4*5.5 | 4*18 | / | / | 125049 | ||
6 | 非標鋼結構件 | 混凝土基礎,非標鋼結構件約13.5噸 | 8500 | 114750 | ||||
7 | 控制柜 | 啟動柜、控制柜 | 52500 | 52500 | ||||
合計: | 1609838 |

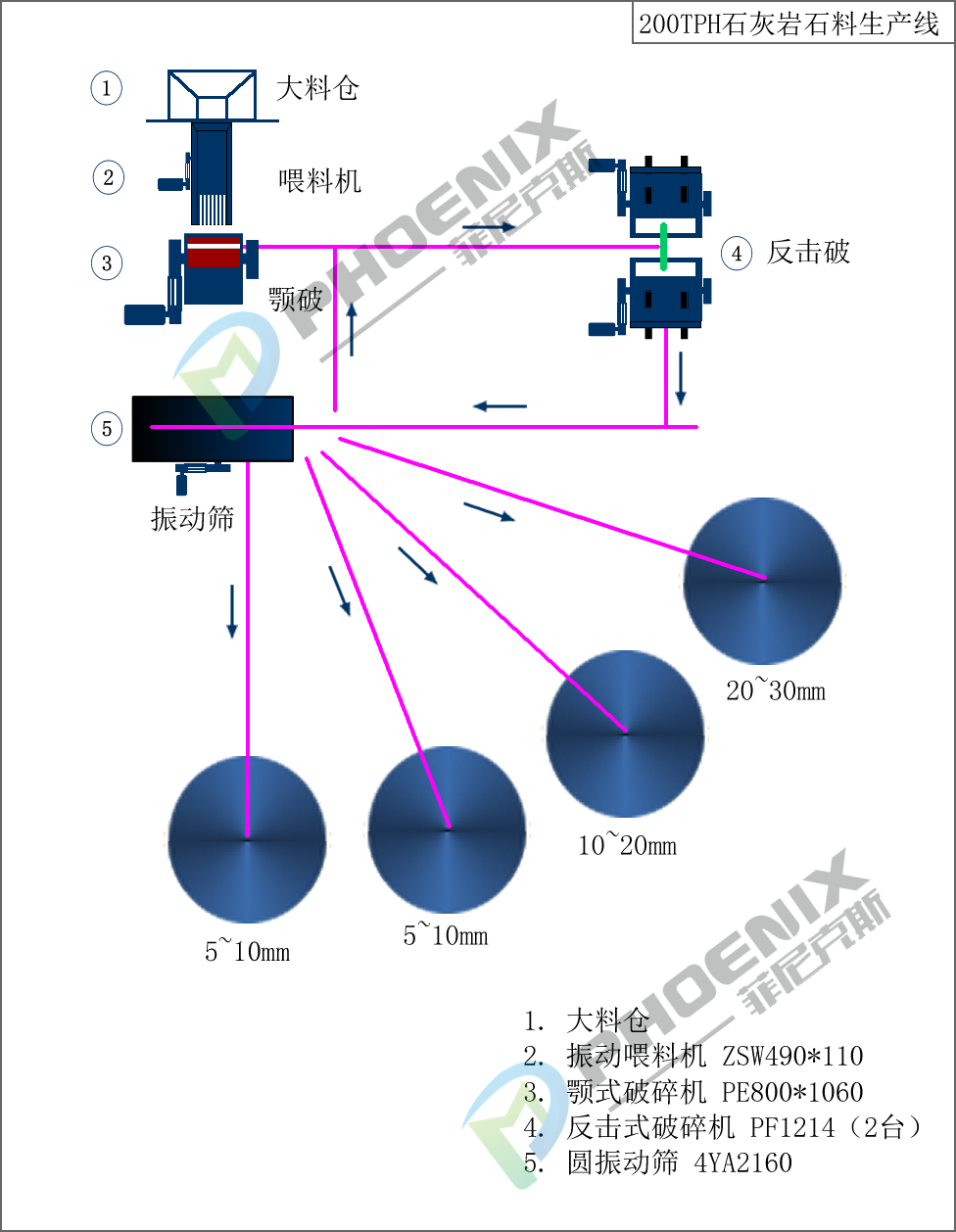

三、200TPH石灰石生產線工藝流程圖:

以上就是破碎機生產廠家給出的時產200噸石灰巖破碎生產線的詳細設備配置選型及生產線流程設計方案,如果對本文有任何疑問,可以打電話咨詢。上海恒源是一家具有20多年生產經驗的破碎機設備廠家,所生產的碎石設備、制砂機設備遠銷國內外,獲得了用戶的一致好評,我司在全國各地都設有銷售分公司,如果想知道破碎機價格,可以電話或郵件咨詢我們。
